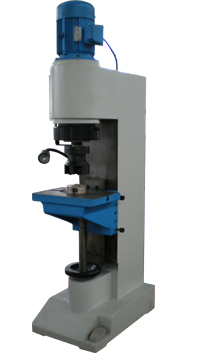

数控旋铆机|数控滚铆机介绍
数控旋铆机也称作滚铆机，旋压机，滚边机，是利用高压下的回转成型模具使零件金属变形的一种新型工艺设备。该机型一般分为两种，一种是利用液压摆线马达形成回转运动，另一种是利用变频器驱动电机马达产生回转运动。因液压摆线马达安装复杂，噪音大，维修不方便，转速成本高等原因，这类旋压机逐步被淘汰，取而代之的更先进的变频器机型。 一、旋压质量好 由于采用变频器电机马达柔性技术实现无级调速，并驱动主轴旋转，过程平稳，几乎无冲击、振动现象，因此，旋压零件表观质量高，变形均匀，完全无撕裂等现象； 二、工作噪音明显低于钢性压铆的工作噪音 三、节能降耗 四、制造成本低 五、整机体积小，操作方便，明显优于各类传统旋压机 旋铆机有着广阔的市场前景，对于各类薄壁空心件的扩口外翻或收口内翻的旋压均具有明显的优势。可广泛用于汽车、摩托车、轻工业制造、和航空航天及五金装饰薄壁空心件的外翻的旋压，如：汽车球接头、调整柄、油杯、门锁、灯饰旋压件等。
普通式旋铆机头
滚轮间距靠增减垫片来调整。整个滚筒通过M100X1.5螺纹与机体主轴连接，长度为50mm并有定位光轴和锁紧功能可以快速更换。
可调式旋铆机头
滚铆头的间距可以在一定的范围内自由调节并可以牢固锁紧。卡盘结构通过定位光轴及螺钉固定于主轴上，可以更换。
| |
|
| 项目 | XM12PLC | XM16PLC | XM20PLC | XM30PLC |
|---|
| 结构形式 | 立式 | 立式 | 立式 | 立式 |
|---|
| 动力 | 液压 | 液压 | 液压 | 液压 |
|---|
| 压力（ Kn） | 20 | 35 | 65 | 100 | | 工作行程（mm） | 30/60 | 30/60 | 30 | 30 | | 铆头到工作台距离（mm） | 340 | 200 | 260 | 280 | | 铆头中心到机身面距离（mm） | 135 | 195 | 225 | 225 | | 工作台长×宽（mm） | 260×230 | 350×285 | 430×290 | 430×290 | | 工作台定位孔直径（mm） | φ16 | φ25 | φ25 | φ25 | | 机头或工作台升降量（mm） | 340 | 200 | 260 | 280 | | 机床外形尺寸 长×宽×高（mm） | 730×490 ×1570 | 850×600 ×1650 | 1070×600 ×1930 | 830×560 ×2105 | | 机床净重（Kg) | 420 | 650 | 890 | 1500 |
| | |
|
 |
数控旋铆机|数控滚铆机带预压转向球头销旋铆机
数控旋铆机|数控滚铆机是依据冷辗原理研制而成的新型铆接设备,该系列产品使用了先进的PLC系统控制，在机械结构、液压系统、电气控制等方面进行了改进，使产品工作可靠性、寿命、以及节能降噪等方面较国内同类型产品有较大提高。通过更换不同的旋铆头，该机可以铆接不同规格的工件。该设备结构紧凑、性能稳定、操作方便安全。同传统落后旋铆工艺相比，具有以下明显的优点。
本视频尺寸较小，高清视频另见 铆接机带预压转向球头销旋铆机演示
减震器轴承位数控旋铆机

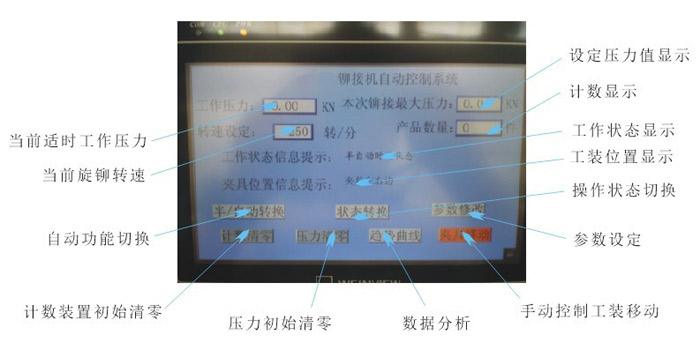

压力可以显示和控制；保压时间可以任意设定；主轴电机200－1000转／分可调；彩色液晶触摸屏； PLC可编；旋铆头可更换设计； 手动，自动，点动切换；同步夹具
本视频尺寸较小，高清视频另见 减震器轴承位数控旋铆机演示
