a、铆头的材质：铆头的材料选择常选用模具钢。如CR12MoV，W18Cr4V。按铆头设计尺寸加工，进行淬火处理（HRC58～62）。最后上磨床磨到设计尺寸，使表面粗糙度达到
以上。b、铆头的尺寸设计
铆头在铆接过程中总是围绕着球心进行运动，不管在什么情况下，球半径长度都不能改变，故在加工铆头时要确保图表中D的尺寸精度。如还有不清楚的也可以铆接机供应商联系。下面介绍三种典型铆头的设计。
下面我们介绍一下最常用的三种类型的铆头。
|
型号 | 关键尺寸（单位：mm） | 材料 | 淬火硬度 | ||||
D | F－D | G×H | C | B | 模具钢 | HRC | |
3mm系列机型 | 50 | 30 | 2.2×1.7 | φ12 | φ20 | Crl2Mov | 58-62 |
6mm系列机型 | 50 | 30 | 2.2×1.7 | φ12 | φ20 | Crl2Mov | 58-62 |
9mm系列机型 | 50 | 30 | 2.2×1.7 | φ12 | φ21 | Crl2Mov | 58-62 |
12mm系列机型 | 50 | 30 | 2.2×1.7 | φ12 | φ21 | Crl2Mov | 58-62 |
16mm系列机型 | 62 | 35 | 2.8×2.2 | φ20 | φ28 | Crl2Mov | 58-62 |
20mm系列机型 | 62 | 35 | 2.8×2.2 | φ20 | φ30 | Crl2Mov | 58-62 |
30mm系列机型 | 62 | 35 | 4.0×2.8 | φ25 | φ35 | Crl2Mov | |
㈡半园头型铆头的设计
当工件铆接完毕后成型形状为半园头型时，圆弧半径R根据零件铆接要求确定。
例如：要在9mm系列铆接机上要将6mm直径的铆钉铆成W＝8mm直径的半园头，半园头弦高度L为1mm，则铆头总长度为D=50+1÷2=50.5mm，A＝W＋2＝10mm(一般情况下A－W的值取1～3mm)。

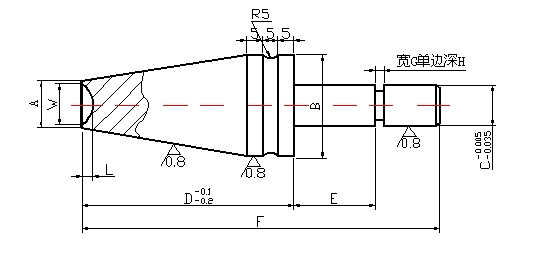

如图所示：
型号 | 关键尺寸（单位：mm） | 材料 | 淬火硬度 | ||||
D | F－D | G×H | C | B | 模具钢 | HRC | |
3mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ20 | Crl2Mov | 58-62 |
6mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ20 | Crl2Mov | 58-62 |
9mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ21 | Crl2Mov | 58-62 |
12mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ21 | Crl2Mov | 58-62 |
16mm系列机型 | 62＋L/2 | 35 | 2.8×2.2 | φ20 | φ28 | Crl2Mov | 58-62 |
20mm系列机型 | 62＋L/2 | 35 | 2.8×2.2 | φ20 | φ30 | Crl2Mov | 58-62 |
30mm系列机型 | 62＋L/2 | 35 | 4.0×2.8 | φ25 | φ35 | Crl2Mov | 58-62 |
㈢外翻边铆头的设计

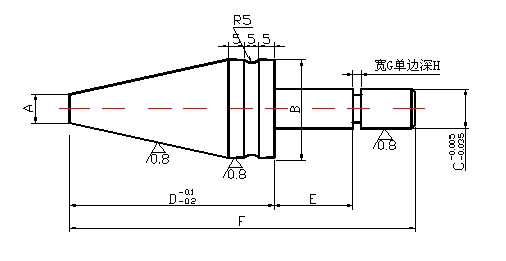

如图所示为铆头制作的尺寸，V为空心铆钉的内径d+0.5mm即V= d+0.5，如铆钉内径超过6mm则加上的数值应加大，一般d≤6mm可加0.5，12mm≥d≥6mm可加1,当d≥12mm可加1.5， A＝W＋2mm(一般情况下A－W的值取1～3mm)，L为铆接后翻边的高度，其尺寸可自定。N为扩口部位深度，其值由铆钉空心深度决定。
型号 | 关键尺寸（单位：mm） | 材料 | 淬火硬度 | ||||
D | F－D | G×H | C | B | 模具钢 | HRC | |
3mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ20 | Crl2Mov | 58-62 |
6mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ20 | Crl2Mov | 58-62 |
9mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ21 | Crl2Mov | 58-62 |
12mm系列机型 | 50＋L/2 | 30 | 2.2×1.7 | φ12 | φ21 | Crl2Mov | 58-62 |
16mm系列机型 | 62＋L/2 | 35 | 2.8×2.2 | φ20 | φ28 | Crl2Mov | 58-62 |
20mm系列机型 | 62＋L/2 | 35 | 2.8×2.2 | φ20 | φ30 | Crl2Mov | 58-62 |
30mm系列机型 | 62＋L/2 | 35 | 4.0×2.8 | φ25 | φ35 | Crl2Mov | 58-62 |
