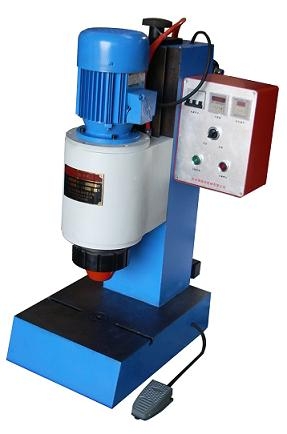

Cette machine a agrandi la surface de l’établi et possède la cuve trapèze de l’accosteur, le diamètre du trou du centre d’établi est coaxial avec l’axe principal pour le positionnement de l’accosteur. La soupape de réglage d’anti-retour est équipée de manière supplémentaire pour le circuit de gaz et de liquide afin de contrôler efficacement la vitesse du rivetage. La partie de la tête de riveteuse ou de l’établi utilise le système d’élévation afin de réaliser efficacement le réglage de la machine. Le relais qui affiche le temps de manière digitale et le compteur d’affichage digital sont équipés pour la partie de la commande électrique afin de faciliter la manoeuvre.



Paramètres principales:

▲Domaine du diamètre du rivet à usiner                        Φ12mm
▲Pression                                                                        20Kn
▲Course de travail                                                          30mm
▲Dimension d’ouverture                                               170mm
▲Distance d’élévation de la tête de riveteuse / l’établi    170mm
▲Diamètre du trou de positionnement du centre d’établi     Φ16
▲Profondeur du gorge de l’équipement                         160mm
▲Longueur de dépassement de la tête de riveteuse          50mm
▲Dimension de l’établi                                    360mm×500mm
▲Consommation de puissance                                     0.75Kw
▲Dimension de forme ext.               730mm×500mm×1030mm
▲Poids net                                                                     280Kg
▲La pression de la source du gaz est de 4KG et le débit est 1 m³/m
