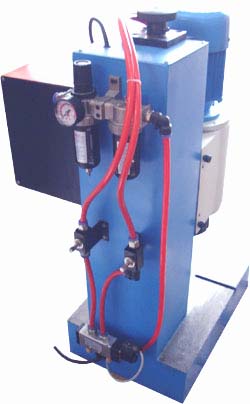

Cette machine a agrandi la surface de l’établi et possède la cuve trapèze de l’accosteur, le diamètre du trou du centre d’établi est coaxial avec l’axe principal pour le positionnement de l’accosteur. La soupape de réglage d’anti-retour est équipée de manière supplémentaire pour le circuit de gaz et de liquide afin de contrôler efficacement la vitesse du rivetage. La partie de la tête de riveteuse ou de l’établi utilise le système d’élévation afin de réaliser efficacement le réglage de la machine. Le relais qui affiche le temps de manière digitale et le compteur d’affichage digital sont équipés pour la partie de la commande électrique afin de faciliter la manoeuvre.



Paramètres principales:

▲Domaine du diamètre du rivet à usiner                           Φ9
▲Pression                                                                     14Kn
▲Course de travail                                                        30mm
▲Dimension d’ouverture                                               170mm
▲Distance d’élévation de la tête de riveteuse / l’établi   170mm
▲Diamètre du trou de positionnement du centre d’établi  Φ16 mm
▲Profondeur du gorge de l’équipement                        160mm
▲Longueur de dépassement de la tête de riveteuse       50mm
▲Dimension de l’établi                                        360mm×500mm
▲Consommation de puissance                                    0.75Kw
▲Dimension de forme ext.                           730mm×450mm×1510mm
▲Poids net                                                                 250Kg
▲La pression de la source du gaz est de 4KG et le débit est 1 m³/m
