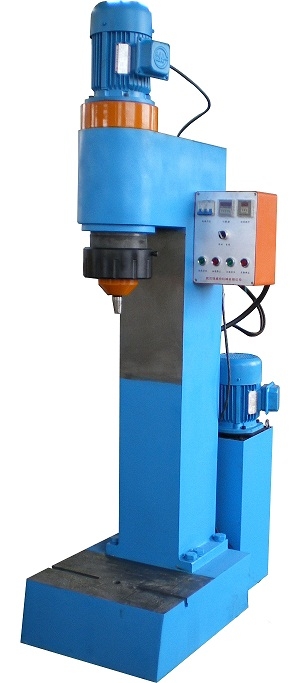

BM9L

Cette machine a agrandi la surface de l’établi et possède la cuve trapèze de l’accosteur, le diamètre du trou du centre d’établi est coaxial avec l’axe principal pour le positionnement de l’accosteur. La soupape de réglage d’anti-retour est équipée de manière supplémentaire pour le circuit de gaz et de liquide afin de contrôler efficacement la vitesse du rivetage. La partie de la tête de riveteuse ou de l’établi utilise le système d’élévation afin de réaliser efficacement le réglage de la machine. Le relais qui affiche le temps de manière digitale et le compteur d’affichage digital sont équipés pour la partie de la commande électrique afin de faciliter la manoeuvre.



Paramètres principales:
Domaine du diamètre du rivet à usiner                                           Φ9mm
Pression                                                                                         14Kn
Course de travail                                                                           30mm
Dimension d’ouverture                                                                 820mm
Distance d’élévation de la tête de riveteuse / l’établi                      160mm
Diamètre du trou de positionnement du centre d’établi                 Φ16mm
Profondeur du gorge de l’équipement                                           160mm
Longueur de dépassement de la tête de riveteuse                            50mm
Dimension de l’établi                                                      370mm×500mm
Consommation de puissance                                                       0.92Kw
Dimension de forme ext.                                 740mm×400mm×1600mm
Poids net                                                                                      320Kg
