小型液压铆接钳



小型液压悬挂铆接机

小型悬挂铆接机

液压铆接钳是一种适用于通风工程,风管法兰等零件铆接作业的小型液压设备,具有小巧轻便,铆接牢固,操作灵活,噪音小,检修方便等特点。 其可改装为一拖二功能(是指液压站预留相应升级接口和加工能力,在需要的时候,可以支持两套铆钳差动工作)。



主要特点小型悬挂铆接机
■手持式结构,手持部分重量不超过5公斤
■也可设计为悬挂式
■适用于Φ5mm(冷铆)或Φ8mm(热铆)以下的铆钉
■操作灵活,噪音小
■无级调压,压力显示
主机预留两套接口,可配置两台铆钳,实现双工位差动铆接。
主机与不同的铆钳及油缸相连,可组成十几种不同规格的铆接设备。
通过更换不同的铆头,能够铆接不同形状。
进行任意方位(含水平和垂直方位)的铆接。
装有电气系统的短路保护和安全保护。
永不漏油设计,基本无维修。
加装双过滤体,保证液压油清洁干净。
加装温度液位计,液面温度随时监控。
■加装温度液位计,液面温度随时监控。
■液压主机为一拖二规格,随时方便加装第二套钳体。
型号 Model
XGM-5A
结构形式(Type)
悬挂式
公称力(KN)
80
主机是否支持一拖二
支持
工作压力(Mpa)
31.5
铆接次数(Min)
14~25
铆径(mm)
冷铆
Φ5
热铆
Φ8
额定流量(L/min)
18
平衡装置(Blance)
弹簧平衡器
电控系统
铆接深度调节
无级可调
辅助手柄
控制手柄
电动机功率(kw)
2.2
钳体重量(kg)
20
机器重量(kg)
60
外形尺寸(mm)
长*宽*高
960*480*950



柱塞泵液压铆接机

柱塞泵液压铆接机铆钳钳体

上面介绍的都是液压站,下面介绍相关的钳体。钳体是悬挂铆接机的主要承力件,一旦出现变形或开裂便无法进行修复,因此选购时一定要注意。

廉价钳体一般采用40Cr材料铸造,因铆钳需承受50吨甚至更高的张力,该材料在使用很短一段时间后会出现变形、开裂,从而上下模错位并导致铆接效果下降或无法完成铆接。这类铆钳适合小吨位的设备使用,并且成本很低。有些厂家也为保证强度而采用了加大设计尺寸的方法,虽然在强度方面保证了铆接要求但过大的体积和过重的重量都不适合悬挂铆接机移动铆接的要求。我公司钳体材料一律使用钛钢合金材料,具备良好的强度性能,有效使用寿命极长。适合大小吨位铆钳的要求,并且体积较小,体积较小。

主要特点

 钳体油缸

■低钛合金材质
■锻打工艺制造
■每一台都经过超声波探伤检测
■最大可承受63吨静载荷
■七种不同规格的钳体供选择
■接口口径不同支持不同规格的油缸
■上下模具安装孔防错设计
■可安装横握手柄
■重心安装悬挂连接件
■可选油漆表面或金属原色表面处理
■敦实耐用,质量可靠,长久使用不变形

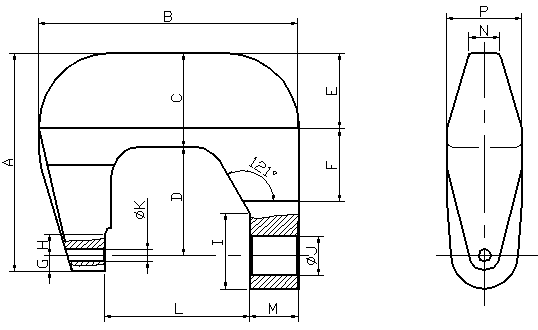

钳体尺寸图

D×L  悬挂铆接机钳体参数(mm)
ABCDEFGHIJKLMNP
150×100265225701506080203015736121005040100
100×160225285801005080203011736121605040100
180×240390430155180125120263612564202408050125
220×240390470155220125160263612564202408050125
240×300450490155240125180263612564203008050125
300×300510500155300125240263612564203008050140
300×4706407402703001851655050270764047010360200

小型液压悬挂铆接机

小型悬挂铆接机

液压铆接钳是一种适用于通风工程,风管法兰等零件铆接作业的小型液压设备,具有小巧轻便,铆接牢固,操作灵活,噪音小,检修方便等特点。 其可改装为一拖二功能(是指液压站预留相应升级接口和加工能力,在需要的时候,可以支持两套铆钳差动工作)。



主要特点小型悬挂铆接机
■手持式结构,手持部分重量不超过5公斤
■也可设计为悬挂式
■适用于Φ5mm(冷铆)或Φ8mm(热铆)以下的铆钉
■操作灵活,噪音小
■无级调压,压力显示
主机预留两套接口,可配置两台铆钳,实现双工位差动铆接。
主机与不同的铆钳及油缸相连,可组成十几种不同规格的铆接设备。
通过更换不同的铆头,能够铆接不同形状。
进行任意方位(含水平和垂直方位)的铆接。
装有电气系统的短路保护和安全保护。
永不漏油设计,基本无维修。
加装双过滤体,保证液压油清洁干净。
加装温度液位计,液面温度随时监控。
■加装温度液位计,液面温度随时监控。
■液压主机为一拖二规格,随时方便加装第二套钳体。
型号 Model
XGM-5A
结构形式(Type)
悬挂式
公称力(KN)
80
主机是否支持一拖二
支持
工作压力(Mpa)
31.5
铆接次数(Min)
14~25
铆径(mm)
冷铆
Φ5
热铆
Φ8
额定流量(L/min)
18
平衡装置(Blance)
弹簧平衡器
电控系统
铆接深度调节
无级可调
辅助手柄
控制手柄
电动机功率(kw)
2.2
钳体重量(kg)
20
机器重量(kg)
60
外形尺寸(mm)
长*宽*高
960*480*950



柱塞泵液压铆接机

柱塞泵液压铆接机铆钳钳体

上面介绍的都是液压站,下面介绍相关的钳体。钳体是悬挂铆接机的主要承力件,一旦出现变形或开裂便无法进行修复,因此选购时一定要注意。

廉价钳体一般采用40Cr材料铸造,因铆钳需承受50吨甚至更高的张力,该材料在使用很短一段时间后会出现变形、开裂,从而上下模错位并导致铆接效果下降或无法完成铆接。这类铆钳适合小吨位的设备使用,并且成本很低。有些厂家也为保证强度而采用了加大设计尺寸的方法,虽然在强度方面保证了铆接要求但过大的体积和过重的重量都不适合悬挂铆接机移动铆接的要求。我公司钳体材料一律使用钛钢合金材料,具备良好的强度性能,有效使用寿命极长。适合大小吨位铆钳的要求,并且体积较小,体积较小。

主要特点

 钳体油缸

■低钛合金材质
■锻打工艺制造
■每一台都经过超声波探伤检测
■最大可承受63吨静载荷
■七种不同规格的钳体供选择
■接口口径不同支持不同规格的油缸
■上下模具安装孔防错设计
■可安装横握手柄
■重心安装悬挂连接件
■可选油漆表面或金属原色表面处理
■敦实耐用,质量可靠,长久使用不变形


钳体尺寸图

D×L  悬挂铆接机钳体参数(mm)
ABCDEFGHIJKLMNP
150×100265225701506080203015736121005040100
100×160225285801005080203011736121605040100
180×240390430155180125120263612564202408050125
220×240390470155220125160263612564202408050125
240×300450490155240125180263612564203008050125
300×300510500155300125240263612564203008050140
300×4706407402703001851655050270764047010360200
