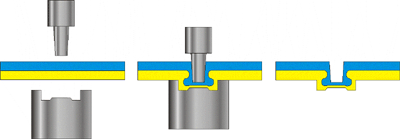

液液增压式无铆钉铆接机采用液压增压技术来实现无铆钉铆接，其较气液增压有较大优势， 压力可以达到50吨，是气液增压的2倍多，因此可以连接更厚的工件，因其无特殊安装要求可以任意方位，任意角度进行连接。该机型我公司有悬挂式、台式、卧式几种结构供选择 ，其原理如下：

视频下载  液液增压无铆钉铆接过程    视频1 （4M）

大板厚铆接效果图

大板厚液液增压机用模具（上图为凸模，下图为凹模）

卧式铆钳式液液增压无铆钉铆接机

悬挂铆钳式液液增压无铆钉铆接机

型号 Model XWMY-10 XWMY-15 XWMY-30 XWMY-40 XWMY-50 公称力(吨) 10 15 30 40 50 工作压力(Mpa) 6.3 6.3 6.3 6.3 6.3 增压比 1:5 1:5 1:5 1:5 1:5 钳体尺寸 见后附图片 铆接次数 (Min) 10～18 10～18 10～18 10～18 10～18  连接板厚 (mm) 3 4 5 7 9 额定流量(L/min) 16 25 40 40 40 电动机功率(kw) 1.1 2.2 4 4 5.5 机器重量 (kg) 400 500 800 1000 1200 外形尺寸(mm) 长×宽×高  1040×800 ×1150 1040×800 ×1200 1140×880 ×1250 1140×880 ×1250 1340×1020 ×1500

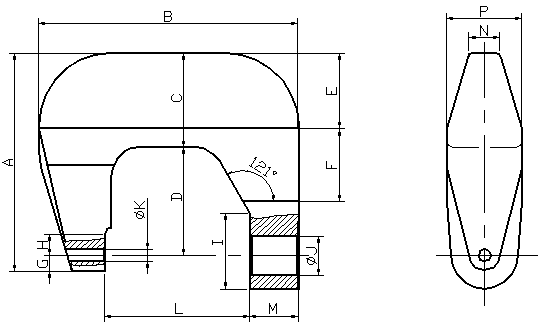

配套可选钳体尺寸（不含活塞油缸）

D×L   悬挂铆接机钳体 参数(mm) A B C D E F G H I J K L M N P 150×100 265 225 70 150 60 80 20 30 157 36 12 100 50 40 100 100×160 225 285 80 100 50 80 20 30 117 36 12 160 50 40 100 180×240 390 430 155 180 125 120 26 36 125 64 20 240 80 50 125 220×240 390 470 155 220 125 160 26 36 125 64 20 240 80 50 125 240×300 450 490 155 240 125 180 26 36 125 64 20 300 80 50 125 300×300 510 500 155 300 125 240 26 36 125 64 20 300 80 50 140 300×470 640 740 270 300 185 165 50 50 270 76 40 470 103 60 200
