悬挂铆接机|高速液压铆接机介绍
在某些领域,普通铆接机由于跨度,机身距等限制无法使用时,您可以考虑悬挂铆接机(也叫铆钳、悬铆机、高速液压铆接机)。同国内其他厂家完全靠静压变形的方式不同,我公司悬挂高速液压铆接机主机采用新的结构,铆接功能强大、过程稳定无晃动,铆后零件表面光洁美观。该机具有丰富的调整功能,其铆接压力、进给速度、铆接量都可调校,系统压力也可调,充分保证铆接效果.效率,质量,噪音较其他静压机型都有较大优势。 用途: 广泛应用于汽车、机车车辆、航空、矿车等具有铆接结构的行业。本机较之风铆噪音底、振动小、大大改善了劳动条件,并且铆速高,铆钳可采用固定式或悬吊式,并配有平衡装置、操作灵活轻便,可进行多方位铆接,如装上相应的装置,可进行冲孔、压装、打印等工作。 我公司还可以为用户设计制造各种专用悬挂机及液压设备。 设备构成:整机由主机、铆钳油缸、铆钳、铆头及相关辅件组成。 我公司悬挂式高速液压铆接机分为四大类,主要是是高档增压缸型悬挂铆接机、普通柱塞泵型悬挂铆接机和小型悬挂铆接机,以及旋铆式悬挂铆接机下面分别予以介绍。
型号 Model | XGM-12 | XGM-14 | XGM-16 |
公称力(KN) | 350 | 400 | 500 |
工作压力(Mpa) | 6.3 | 6.3 | 6.3 |
铆接次数(Min) | 14~25 | 14~25 | 14~25 |
铆径(mm) | 冷铆 | Φ12 | Φ14 | Φ16 |
热铆 | Φ18 | Φ20 | Φ25 |
额定流量(L/min) | 40 | 40 | 40 |
电动机功率(kw) | 4 | 4 | 5.5 |
机器重量(kg) | 800 | 1000 | 1200 |
外形尺寸(mm) 长*宽*高 | 1140*880*1250 | 1140*880*1250 | 1340*1020*1500 |

高档增压缸型悬挂铆接机(高速液压铆接机)
该类机型的特点是:采用增压和低压控制高压铆接技术,就是应用液压控制元件将低压(0--6MPa)的液压油通过增压缸(常用增压比为1:5)转变为铆接所需要的高压,从而实现铆接的过程。这种铆接方式主要利用了增力缸的特性,活塞杆在空载向前运动时,油泵大排量给出低压油.此时系统压力为低压系统。当铆头遇到铆钉时,阻力加大,增压缸立即工作来进行支持铆接,铆接到位后,变形阻力将继续提高,当系统阻力增加到高压系统压力传感器设定值后,铆头自动退回,完成铆接过程。这样即达到了空负荷时低压快速进给,铆接工作时高压铆接的目的,也自动控制了铆接开始和结束的过程。由于控制及阀体部分基本处于低压状态,可避免泄漏等故障,同时功耗仅为5Kw,并且噪音大大降低。
主要特点 |  |
■悬挂结构 | |
■适用于Φ16mm(冷铆)Φ25mm(热铆)以下的铆钉 | |
■手动、自动任意切换 | |
■液压系统采用了先进的自动增压回路、自动卸荷回路 | |
■主机预留两套接口,可配置两台铆钳,实现双工位差动铆接 | |
■主机与不同的铆钳相连,可组成十几种不同规格的铆接设备 | |
■通过更换不同的铆头,能够铆接不同形状 | |
■进行任意方位(含水平和垂直方位)的铆接 | |
■装有电气系统的短路保护 | |
■铆钳的操作按钮上采用丁24伏安全电压,以确保人身安全 | |
■液动无级调压,具有能耗小、铆接速度快等优点 | |
| |

铆钳钳体
上面介绍的都是液压站,下面介绍相关的钳体。钳体是悬挂铆接机的主要承力件,一旦出现变形或开裂便无法进行修复,因此选购时一定要注意。
廉价钳体一般采用40Cr材料铸造,因铆钳需承受50吨甚至更高的张力,该材料在使用很短一段时间后会出现变形、开裂,从而上下模错位并导致铆接效果下降或无法完成铆接。这类铆钳适合小吨位的设备使用,并且成本很低。有些厂家也为保证强度而采用了加大设计尺寸的方法,虽然在强度方面保证了铆接要求但过大的体积和过重的重量都不适合悬挂铆接机移动铆接的要求。我公司钳体材料一律使用钛钢合金材料,具备良好的强度性能,有效使用寿命极长。适合大小吨位铆钳的要求,并且体积较小,体积较小。
主要特点 |  |
■低钛合金材质 |
■锻打工艺制造 |
■每一台都经过超声波探伤检测 |
■可承受63吨静载荷 |
■七种不同规格的钳体供选择 |
■接口口径不同支持不同规格的油缸 |
■上下模具安装孔防错设计 |
■可安装横握手柄 |
■重心安装悬挂连接件 |
■可选油漆表面或金属原色表面处理 |
■敦实耐用,质量可靠,长久使用不变形 |
| |

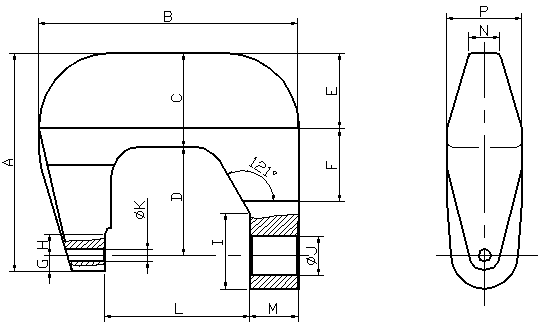

D×L | 悬挂铆接机钳体参数(mm) |
A | B | C | D | E | F | G | H | I | J | K | L | M | N | P |
150×100 | 265 | 225 | 70 | 150 | 60 | 80 | 20 | 30 | 157 | 36 | 12 | 100 | 50 | 40 | 100 |
100×160 | 225 | 285 | 80 | 100 | 50 | 80 | 20 | 30 | 117 | 36 | 12 | 160 | 50 | 40 | 100 |
180×240 | 390 | 430 | 155 | 180 | 125 | 120 | 26 | 36 | 125 | 64 | 20 | 240 | 80 | 50 | 125 |
220×240 | 390 | 470 | 155 | 220 | 125 | 160 | 26 | 36 | 125 | 64 | 20 | 240 | 80 | 50 | 125 |
240×300 | 450 | 490 | 155 | 240 | 125 | 180 | 26 | 36 | 125 | 64 | 20 | 300 | 80 | 50 | 125 |
300×300 | 510 | 500 | 155 | 300 | 125 | 240 | 26 | 36 | 125 | 64 | 20 | 300 | 80 | 50 | 140 |
300×470 | 640 | 740 | 270 | 300 | 185 | 165 | 50 | 50 | 270 | 76 | 40 | 470 | 103 | 60 | 200 |
