重型铆接机|旋铆机介绍
超重型吨位铆接机是我公司技术人员耗时半年研制的,具有自主知识产权的大吨位铆接机。 该机可冷铆直径在50毫米以下热铆70毫米以下的实心钢铆钉,广泛应用于航天科技,重型水电站发电机组,大型零部件等加工行业。设备通过专用的液压回路和回转机构,设备噪音被降到极低的水平。。该机参数由客户零件特点具体设计,可以做到产品生产的最优化。电控系统可以加装采用PLC控制或单片机轻触式液晶 电控箱。

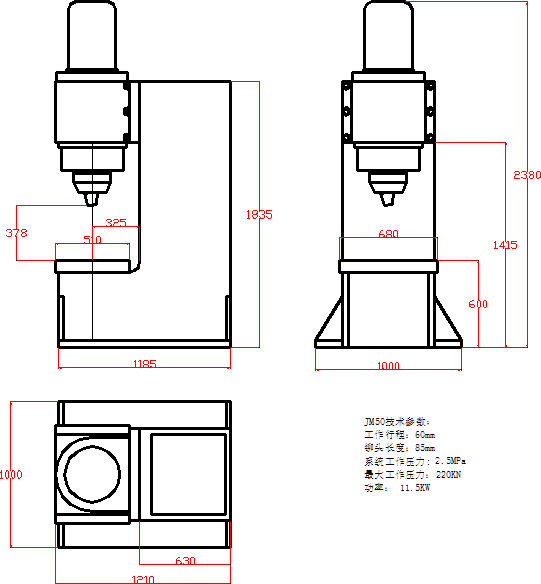

JM50PLC设备
|
|

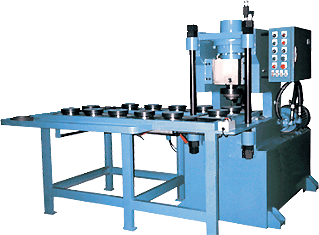

JM50PLC配液晶触摸屏(数控重型铆接机旋铆机) |
主要特点 |
■按客户零件特点可订制为单柱式、双柱式、龙门式或四柱式 |
■冷铆接40-50mm以下铆钉 |
■热铆接60-70mm以下铆钉 |
■超重型液压设计 |
■采用四柱结构支撑,钢性良好 |
■可配备预压装置,克服不良变形 |
■铆接时间,铆接压力,铆接速度无级可调 |
■铆接力小,模具耗损小 |
■对金属材料要求不高,铜铝都不限 |
■铆接表面光洁美观,铆接过程无振动、低噪音、低能耗 |
■只要制作合适的 模具,即可铆接各种形状 |
■配合自动送料装置方便加工 |
■操作简单.消耗低.维修费少 |
本机属订制机型,可按客户要求加工 |
|
主要参数 | JM40 | JM50 |
铆接铆钉直径范围 | Φ10~Φ40 | Φ10~Φ50 |
铆接压力 | 160KN | 220KN |
油泵允许输出压力 | 2.5MPa | 2.5MPa |
铆头工作行程 | 40MM | 60MM |
铆头到工作台距离 | 280MM | 280MM |
工作台中心定位孔直径 | Φ26 | Φ26 |
铆头伸出长度 | 标准62MM | 标准85MM |
功耗 | 13Kw | 15Kw |
油泵电机转向 | 顺时针(俯视) | 顺时针(俯视) |
机床净重 | 2500Kg | 3600Kg |
 |
以上设备为标准机型,如需更大吨位的设备则要定制 |
 |
该机冷铆直径可达80毫米 |
铆接机快速翻边轮毂轴承单元
轮毂轴承单元是汽车的主要零件之一,铆接的要求非常高,由于轴承的尺寸大壁厚,必须需要使用到重型吨位铆接机。
本视频尺寸较小,高清视频另见 铆接机快速翻边轮毂轴承单元演示
