BM9-C

液压立式长行程摆辗铆接机|液压旋铆机 BM9C

铆接机旋铆机自动铆接机

液压立式铆接机

型号:BM9C

■中型立式液压铆接机设计
■0-60毫米超长行程
■铆接直径Φ9mm(实心钢铆钉)
■液压驱动,无级调压
■旋转部分外罩安全保护
■可预留液动同步夹具油口
■方形升降台,大行程,手柄锁定
■工作台带定位孔T型槽
■低温升无声液压站
■全功能单色液晶屏显电控箱
■铆接时间随意设定,手动、自动任意切换
■人体工学外形设计,操作轻松方便

BM9C

适用范围:汽摩配件、建筑五金等
 可加高\加长\加宽改装

     BM9-C是液压类中重型液压铆接机(液压旋铆机),该机加长了铆接行程,该项参数由普通机型的30MM加至60MM,可满足长行程、深孔内铆钉铆接的要求。工作台,并具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。气路加装双向调节阀,有效控制铆接速度。机头部分应用丝杆升降系统,有效实现机床粗调。电控部分加装数显时间继电器、数显计数器,方便操控。

BM9-C主要参数
铆接铆钉直径范围            Φ2-Φ9
铆接压力                  14KN
油泵允许输出压力          2.5MPa
铆头工作行程              60MM
铆头到工作台距离          245MM
工作台粗调升降距离            245MM
工作台中心定位孔直径          Φ16
铆头中心到立柱导轨表面距离    135MM
铆头伸出长度                 标准50MM
工作台尺寸                 260MM×230MM
功耗                          0.92Kw
油泵电机转向               顺时针(俯视)
 外形尺寸           700MM×500MM×1580MM
BM9-C机床净重                      340Kg

铆接机旋铆机自动铆接机

液压力士径向铆接机

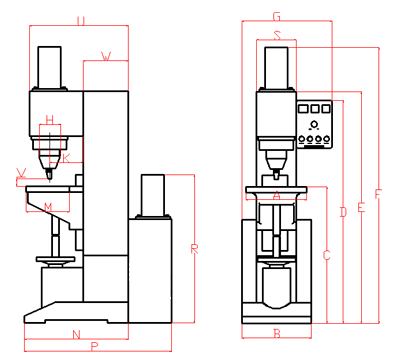

BM9-C(单位mm)
ABCDEFGHKMPRSUVW
260400800可调115012201580490Φ110160230500730760200452245200

我方保留修改外形参数权利,恕不另行通知。
液压立式旋铆机

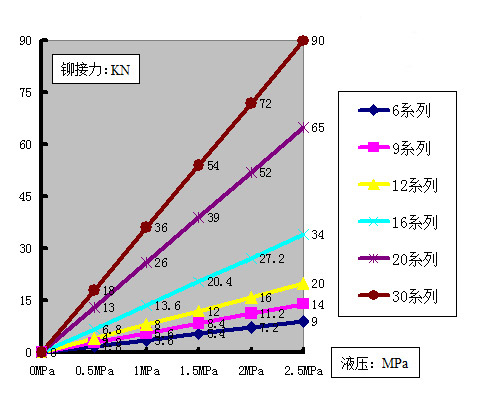

各型号都具备无级调压功能,本图是无级调压压力计算图

铆接机旋铆机自动铆接机

摆辗铆接机长杆铆接测试

一台好的摆辗铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门测试了一台摆辗铆接机,利用它和配套的工装铆接了一件细长杆的铆钉,下面一起来看看铆接机效果怎样?

该机型运行过程高清视频见 摆辗铆接机铆接测试演示

摆辗铆接机一般性测试

下面使用普通摆辗铆接机铆接一件经常看到的零件,平面铆接。

该机型运行过程高清视频见 摆辗铆接机一般性测试演示
