BM16
液压台式摆辗铆接机|液压旋铆机 BM16
| 型号：BM16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■中型立式设计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■铆接直径Φ16mm（实心钢铆钉） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■液压驱动，无级调压 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■旋转部分外罩安全保护 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■可预留液动同步夹具油口 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■方形升降台，大行程，手柄锁定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■工作台带定位孔T型槽 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■低温升无声液压站 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■全功能单色液晶屏显电控箱 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■铆接时间随意设定，手动、自动任意切换 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■人体工学外形设计，操作轻松方便 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BM16 | 适用范围：汽摩配件、建筑五金等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 可加高\加长\加宽改装 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BM16是为适应用户大铆接直径、大批量而设计的一类中重型立式铆接机。该机应用有第五代摆辗铆接技术外，同时采用丝杆升降式工作台（机头部分固定），台面具有夹具梯形槽，工作台中心孔径与主轴轴线同轴，可用于夹具定位。油路加装单向调节阀，有效控制铆接速度,增加远程卸荷装置，有效降低油路噪音。电控部分加装数显时间继电器、数显计数器，方便操控。油箱部分与机身可分可合，方便运输和组装。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BM16主要参数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铆接铆钉直径范围 Φ2~Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铆接压力 34KN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 油泵允许输出压力 2.5MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铆头工作行程 30MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铆头到工作台距离 200MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作台升降距离 200MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作台中心定位孔直径 Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铆头中心到立柱导轨表面距离 195MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铆头伸出长度 标准62MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作台尺寸 350MM×285MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 功耗 2,2Kw | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 油泵电机转向 顺时针（俯视） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸 850MM×600MM×1650MM (不包括油箱) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

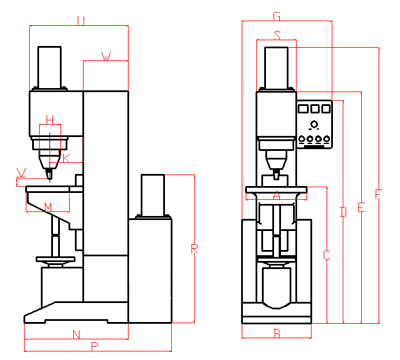

| 各机型参数一览表 | 机床净重 570Kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

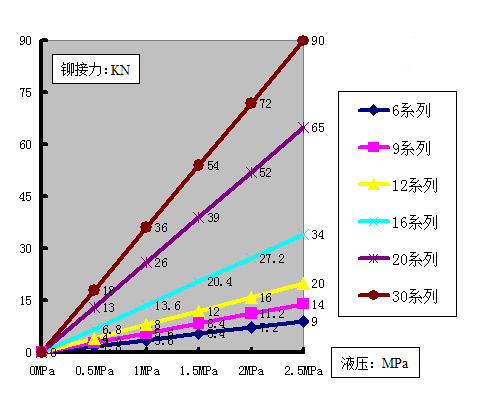

各型号都具备无级调压功能，本图是无级调压压力计算图
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
