全系机型可加装监控压力和行程的PLC电控箱
来源:武汉埃瑞特机械制造有限公司 发布时间:2013-02-20

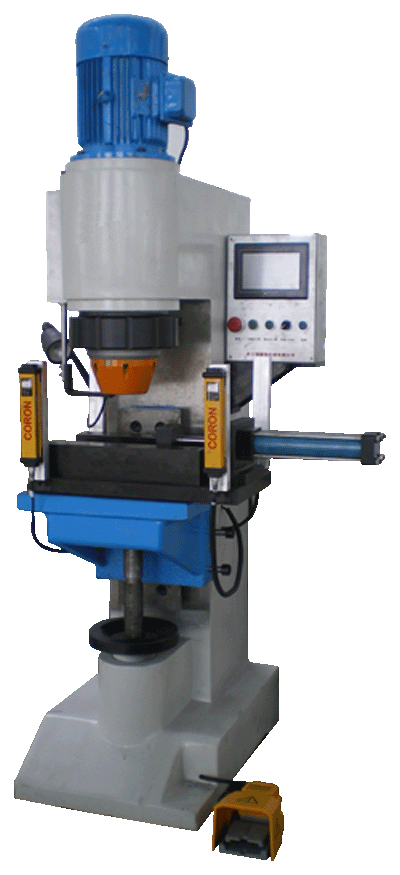

铆接机旋铆机液晶程控电控系统

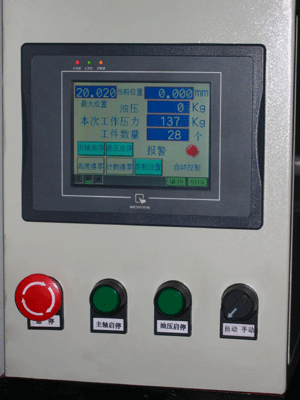

电控箱外观


光栅尺部分




▲ PLC程序控制
▲ 7寸彩色液晶触摸屏
▲ 压力监控,实时压力显示
▲ 压力报警
▲ 高精度压力传感器
▲ 光栅尺行程控制
▲ 行程可以设置
▲ 行程实时显示
▲ 手动,自动切换
▲ 工件计数功能



详细功能介绍

本电控控制器采西门子可编程控制器(PLC)作为主控制器,工作稳定可靠。采用触摸屏作为可视界面实现人机对话,使操作变得更加人性化。

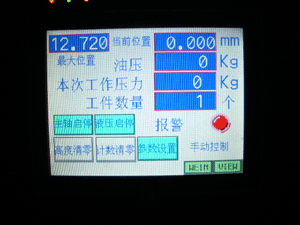

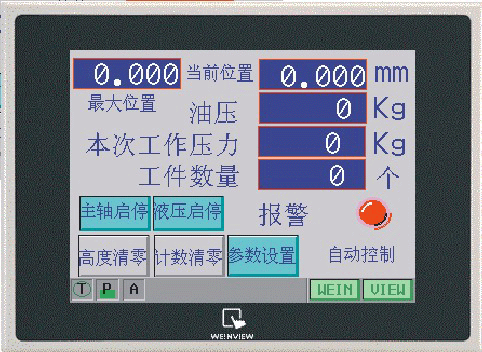

现对以上界面作以下介绍

位置:指最近一次铆压工件时主轴下降的距离。

当前位置:是指主轴当前下降的距离。

油压:是指压力传感器所测量的实际压力。

本次工作压力:它是从主轴下降时开始测量到主轴返回时结束,在此期间的压力。

工件数量:加工工件的个数(累计值,可通过“计数清零”按扭清零),每踩一下脚踏开关计一个数。

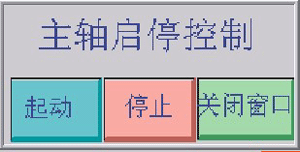

主轴启停:按此按扭将打开如下画面

按起动按扭则主轴电机起动,按停止按扭则主轴电机停止,操作完毕后关闭本窗口。

起动主轴还可以按操作箱上的主轴启停按扭,按一下起动,再按一下停止。

油压启停:操作同主轴电机。

报警:在铆压过程中如果铆压压力小于设定压力时就报警。报警灯一秒钟闪烁一次。

高度清零:高度清零按扭按下时,当前高度被清零,其作用是当主轴停在上端,或将所需位置时作为零点时,按下此按扭。

计数清零:就是对加工工件个数清零,以便重新计数。

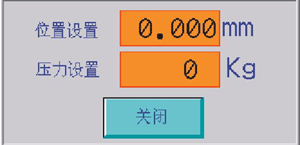

参数设置:触摸此按扭则打开下面的画面

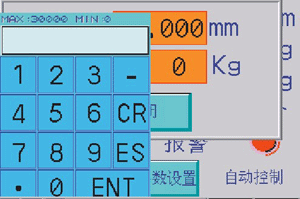

这个画面是用来设置主轴下降高度及铆压压力的,触摸位置设置显示处出现如下画面

点击你想要的数字键,然后按确认键ENT,取消当前操作按ES键,清除按CR键。注意:输入的数为30mm,大于30则输不进去,因为光栅尺的长度为30mm,设置超过30mm则没有意义,而且自动状态下主轴因达不到该位置无法返回。

下面的压力设置同上。

自动控制:“自动控制”指示当前的工作状态,它受机箱上的手/自动转换开关控制。手/自动开关在手动位置,则显示“手动控制”字样,控制器则工作在手动控制状态。此时踩下脚踏开关,主轴下降,松开主轴上升。

自动状态:在自动状态下,点一下脚踏开关,主轴开始下降,铆压开始,直到达到设置的铆压距离返回。一批工件刚开始时要从小到大设置,否则主轴难以返回。如果设置过大可转换到手动位置结束本次操作。注意:在自动状态下,只需要点一下脚踏开关,而不必长期踩在上面。

急停按扭:按下急停按扭,整个二次回路失电。

>
