哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特
来源:武汉埃瑞特_铆接机 发布时间:2018-07-19

作者:袁涛 13507127863

在哈芬槽制造行业的朋友基本都知道一个公司,他的名字就是武汉埃瑞特。

武汉埃瑞特是专业提供各类哈芬槽制造设备引领厂家,其产品包括哈芬槽数控冲孔机,哈芬槽铆接机,滚弯机,校弯机等,都是哈芬槽制造的关键设备。目前国内的哈芬槽制造企业基本都是选择埃瑞特的产品。

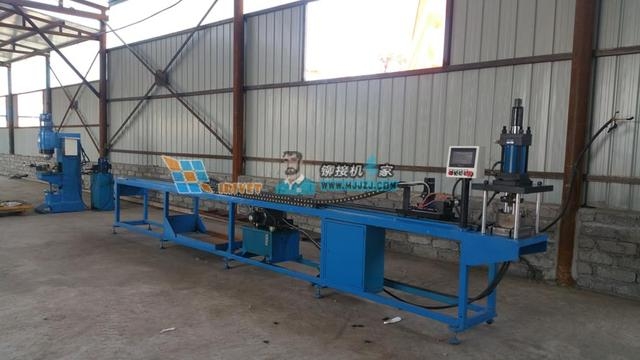

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

哈芬槽数控冲孔机

槽道的冲孔由于量大,孔位精度要求高,采用的是武汉埃瑞特的自动化CKJ-6型数控冲孔机,该机可以实现自动入料,自动到位、自动移位,操作非常方便,可在头条内搜索哈芬槽数控冲孔机视频观看冲孔过程,下面发几张哈芬槽冲孔机和冲好孔的槽道图片。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

冲好孔的槽道

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

哈芬槽数控冲孔机

该机的主要特点有: 1、 人性化操作界面,仅需输入产品的孔位坐标参数即可进行产品加工,无需专业人员编程。

2、 控制系统:触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。

3、 加工范围广:通过更换模具可加工Ф3.5-Ф40mm的孔(具体可按客户要求定制)。

4、 本机能在复杂形状的工件上加工全孔或半孔。

5、 本机可连续加工无限个孔,并可储存100个以上产品加工参数。

6、 产品检索方面,可按序号检索、编号检索、亦可逐行检索。

7、 机床调整方便,换模迅速,可大大节省调机时间。

8、 自动化加工产品一致性好,产品质量更稳定。

9、 该机型适用于任何等距离与不等距离孔距的工件冲孔。

10、冲孔位置离槽道端面最小距离25毫米

CKJ哈芬槽自动冲孔机技术参数设备型号CKJ

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

如果槽道是隧道里面使用的弧形,就需要对槽钢进行滚弯,其使用的是武汉埃瑞特的GM15型数控滚弯机。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

埃瑞特哈芬槽数控滚弯机

校弯机对槽道滚完后的两端直线段进行压弯和校正。

由于滚弯工艺对槽道的开始和结尾段100毫米范围是没有办法滚弯,为保证整个槽道的曲度,需要使用到校弯机。校弯机使用武汉埃瑞特生产的XZ-15校弯机。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

埃瑞特哈芬槽校弯机

哈芬槽铆接机进行铆钉和槽道的铆接

埃瑞特哈芬槽铆接机(哈芬槽热铆机,预埋槽铆接机,管廊铆接机,管廊支架铆接机,哈芬槽道铆接机,哈芬槽数控冲孔机,哈芬槽制造设备)是我公司独立开发的哈芬槽预埋件行业高技术装备,适合进行各类预埋槽道哈芬槽的冷热加工。哈芬槽铆接机别称有哈芬槽热铆机,预埋槽铆接机,管廊铆接机,管廊支架铆接机,哈芬槽道铆接机,等等,还有哈芬槽数控冲孔机,哈芬槽滚弯机灯哈芬槽制造设备,在武汉埃瑞特都有你需要的制造设备。具体信息请联系我们的技术人员咨询。

冷热铆通用

本机考虑到用户的使用习惯,设多处温度隔绝机构,实现铆接机冷铆、热铆通用,即使铆钉加热到800℃,也对铆接设备没有任何影响。冷热通用将设备使用范围大大拓宽。

多种控制方式

本设备控制方式可分为手动和半自动和全自动三种控制,其采用我公司开发的单片机编程控制电控系统,带液晶屏幕显示,可以全自动控制铆接过程,实现工装夹紧,铆接,回退,夹具松开的自动控制,只需要按下开关,全部动作自动完成。并且任意动作时间时序都可以调节。

调试方便

工作台高度无极可调,进给行程无极可调,铆接时间,夹紧时间可调,压力无极可调,速度可调。每一个参数都能自由把握。

不伤槽道内壁

为哈芬槽行业设计的铆接机在摆动角度上做了特殊设计,摆动角度由4度降低到三度,角度的减少会有效减少铆接模具于槽道内壁碰撞的几率,放置模具碰伤内壁,降低产品品质。

专业工装

整机设计有专用工装,配合我公司自动化电控使用,还配全哈芬槽常用的8,10,12毫米铆钉的夹块,设计紧凑合理、客户设备到位后即可投入生产,无需添加其他辅助机构。

武汉埃瑞特在哈芬槽预埋件的行业深耕多年,客户众多,铆接设备也已经不断改进出到了第四代。

第一代:哈芬槽预埋件铆接机,选用现有的旋铆机配合哈芬槽铆钉尺寸订制可换工装,根据铆头直径选择合适吨位的旋铆机即可。这一代哈芬槽预埋件铆接机经济实惠,可靠安全,铆接品质优良,使用客户非常广泛。技术也极度成熟。即使是目前,也是客户选购的重点产品。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

哈芬槽铆接机

但当遇见弯曲或非常长的管廊预埋件槽道,立式旋铆机的操作就显得不是很方便了,此时我们开发了第二代:配合自动化工装卧式哈芬槽预埋件铆接机,其主要目的是为配合较长的或弯曲的哈芬槽预埋件产品,为方便操作,提高做工效率,我们专门开发了卧式带同步自动快换工装的哈芬槽预埋件旋铆机,可以实现一次操作完成一个铆接循环。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

卧式哈芬槽铆接机

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

哈芬槽铆接机参数

第三代:数控哈芬槽铆接机这个跟之前的卧式和标准预埋件旋铆机上进行了控制系统升级,采用PLC集中控制,配有位移传感器,压力传感器,所有参数可直接在触摸屏上修改,铆接效率更高,铆接余量可控,适合生产量大,对铆接数据精确的哈芬槽预埋件生产厂家。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

数控哈芬槽铆接机

第四代:全自动哈芬槽铆接机,由武汉埃瑞特公司受出口客户委托研发的全自动哈芬槽预埋件旋铆机已经完工,该机是目前行业集中度,功能,效率首屈一指的哈芬槽预埋件制造设备,其可以完成槽道的自动进料,自动数控连续冲孔,自动筛选铆钉,自动装入铆钉,自动铆接,自动移动位置,如装入切割机还可以完成自动按设定长度切割材料。其先进性可见一斑。由于技术保密,我方只提供设备局部图片供客户参考。

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

全自动哈芬槽铆接机

哈芬槽铆接机 他们哈芬槽制造设备都选埃瑞特

全自动哈芬槽铆接机实物
