哈芬槽弯曲弧度怎么来的?哈芬槽数控滚弯机精密加工简析
来源:武汉埃瑞特_铆接机 发布时间:2018-07-19

作者:武汉埃瑞特 袁涛 13507127863

哈芬槽(预埋槽道)制造工艺中,弯曲到指定的弧度,是非常重要的一道工序,在实际加工中,弯曲弧度的精度是1-2个毫米,如何组织工艺来达到这么精密的要求呢?

哈芬槽弯曲弧度怎么来的?哈芬槽数控滚弯机精密加工简析

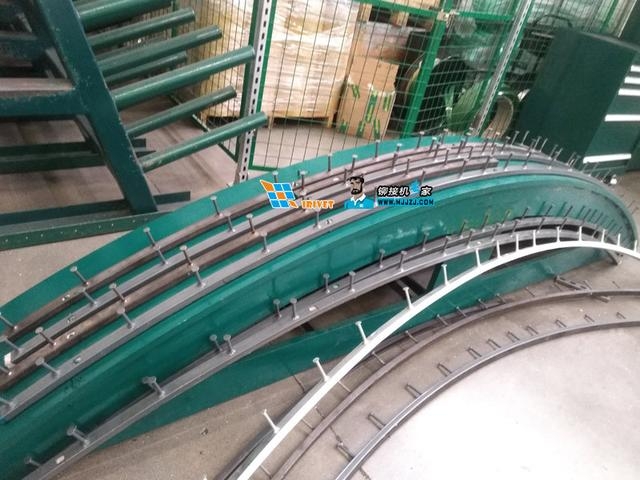

上图为已经弯曲好的哈芬槽,与弧度检测模具匹配良好。

下面我们就哈芬槽滚弯弯弧做一个分析介绍。

哈芬槽滚弯到指定的弧度,我们的制造工艺是滚弯+校弧,用到的工艺装配是武汉埃瑞特机械生产的数控滚弯机和XZ-15型校正机,工艺装备图片如下:

哈芬槽弯曲弧度怎么来的?哈芬槽数控滚弯机精密加工简析

哈芬槽弯曲弧度怎么来的?哈芬槽数控滚弯机精密加工简析

数控滚弯机工作的原理如下图,通过三个点的位置来确定一段弧度,其中中间的位置点,其前后移动采用的是数控技术,在中间点的精密控制下,我们可以得到我们需要的弧度尺寸。

哈芬槽弯曲弧度怎么来的?哈芬槽数控滚弯机精密加工简析

数控滚弯机可以将哈芬槽的曲度做到和设计基本接近,但是由于后续需要进行铆接和热镀锌工艺,槽道的曲度会发生自然变化,导致弧度超差,最后一步我们使用校正机进行弧度的校正。

>
