很少有人关注过其实SPR自冲铆接机与自冲铆钉是需要匹配的，也很少有人对自冲铆钉与自冲铆接机的匹配与选取做过详细认真的研究，其实，这其中还是有很多诀窍和技巧的。下面我们就来做一下探讨，注意以下仅以武汉埃瑞特自冲铆接机和自冲铆钉为例，其它品牌可能存在较大区别，仅供参考。

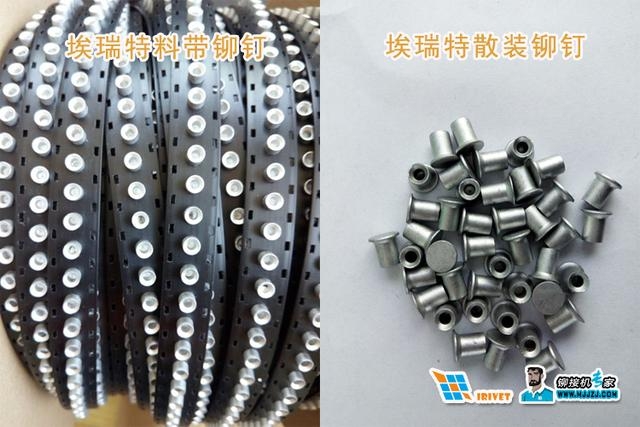

自冲铆钉目前使用的较多的是半空心自冲铆钉，如上图所示，其按结构类型分为料带款和散装款，如下图所示

在选用时需要注意，不同设备采用是不同的铆钉，下面以武汉埃瑞特自冲铆接机类型做一个归纳：

使用料带自冲铆钉的自冲铆接设备有：手持式自冲铆接机，伺服自冲铆接机，立式自冲铆接机，数控自冲铆接机，多功能自冲铆接机

使用散装自冲铆钉的自冲铆接设备有：立式自动自冲铆接机，电动便携自冲铆接机，台式自冲铆接机

选取自冲铆钉结构类型后，就需要选用该类型下的具体规格了。自冲铆钉的规格编号为DXL，即直径X长度，如自冲铆钉规格为5.3X8，就代表该铆钉的直径为5.3毫米，长度8毫米。

自冲铆钉的规格多种多样，常用的D直径有两种规格为3.3毫米和5.3毫米如下图所示

D的选取：当板件空间受限，铆接位置狭窄时可以选用3.3毫米直径，但直径较小代表铆接后连接强度较低，因此在允许的情况下尽量选用5.3直径的自冲铆钉

L的选取：长度选取前需要对连接总板厚H值进行测量，然后将H+2毫米作为铆钉的长度L值，注意L值有的时候并不是整数，就需要元整到有的铆钉尺寸，即4,5,6,7,8,9,10中靠近的尺寸。
